名稱：IC厭氧反應器

詳細信息：

　　TLIC（internal circulation）反應器是新一代高 效厭氧反應器，廢水在反應器中自下而上，污染物被細菌吸附并降解，凈化過的水從反應器上部流出。

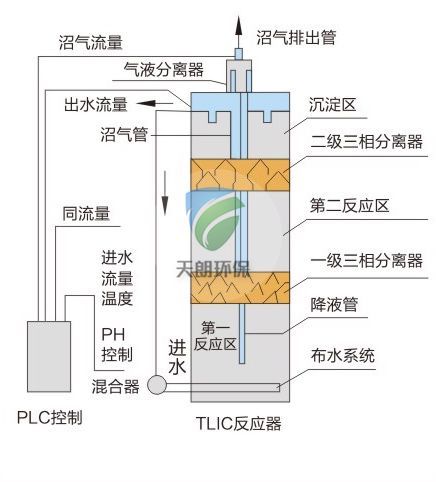

　　TLIC由2層相似的UASB反應器串聯而成。按功能劃分，反應器由下而上共分為5個區：混合區、第1厭氧區、第2厭氧區、沉淀區和氣液分離區。

      1、混合區：反應器底部進水、顆粒污泥和氣液分離區回流的泥水混合物有效地在此區混合。

      2、第1厭氧區：混合區形成的泥水混合物進入該區，在高濃度污泥作用下，大部分有機物轉化為沼氣?；旌弦荷仙骱驼託獾膭×覕_動使該反應區內污泥呈膨脹和流化狀態，加強了泥水表面接觸，污泥由此而保持著高的活性。隨著沼氣產量的增多，一部分泥水混合物被沼氣提升至頂部的氣液分離區。

      3、氣液分離區：被提升的混合物中的沼氣在此與泥水分離并導出處理系統，泥水混合物則沿著回流管返回到下端的混合區，與反應器底部的污泥和進水充分混合，實現了混合液的內部循環。

      4、第2厭氧區：經第1厭氧區處理后的廢水，除一部分被沼氣提升外，其余的都通過三相分離器進入第2厭氧區。該區污泥濃度較低，且廢水中大部分有機物已在第1厭氧區被降解，因此沼氣產生量較少。沼氣通過沼氣管導入氣液分離區，對第2厭氧區的擾動很小，這為污泥的停留提供了有利條件。

      5、沉淀區：第2厭氧區的泥水混合物在沉淀區進行固液分離，上清液由出水管排走，沉淀的顆粒污泥返回第2厭氧區污泥床。

      從IC厭氧反應器工作原理中可見，反應器通過2層三相分離器來實現，獲得高污泥濃度；通過大量沼氣和內循環的劇烈擾動，使泥水充分接觸，獲得良好的傳質效果。

TLIC厭氧反應器與UASB反應器相比具有以下優點：

①有機負荷高。內循環提高了一反應區的液相上升流速，強化了廢水中有機物和顆粒污泥間的傳質，使IC厭氧反應器的有機負荷遠遠高于普通UASB反應器。

②抗沖擊負荷能力強，運行穩定性好。內循環的形成使得TLIC厭氧反應器一反應區的實際水量遠大于進水水量，例如在處理與啤酒廢水濃度相當?shù)膹U水時，循環流量可達進水流量的2～3倍；處理土豆加工廢水時，循環流量可達10～20倍。循環水稀釋了進水，提高了反應器的抗沖擊負荷能力和酸堿調節能力，加之有第二反應區繼續處理，通常運行很穩定。

③基建投資省，占地面積少。在處理相同廢水時，TLIC厭氧反應器的容積負荷是普通UASB的4倍左右，故其所需的容積僅為UASB的1/4～1/3，節省了基建投資。加上IC厭氧反應器多采用高徑比為4～8的瘦高型塔式外形，所以占地面積少，尤其適合用地緊張的企業。

④節能。TLIC厭氧反應器的內循環是在沼氣的提升作用下實現的，不需外加動力，節省了回流的能源。 先后應用于大型淀粉廠、酒精廢水、生物制藥廠、農藥廢水廢水處理系統。
